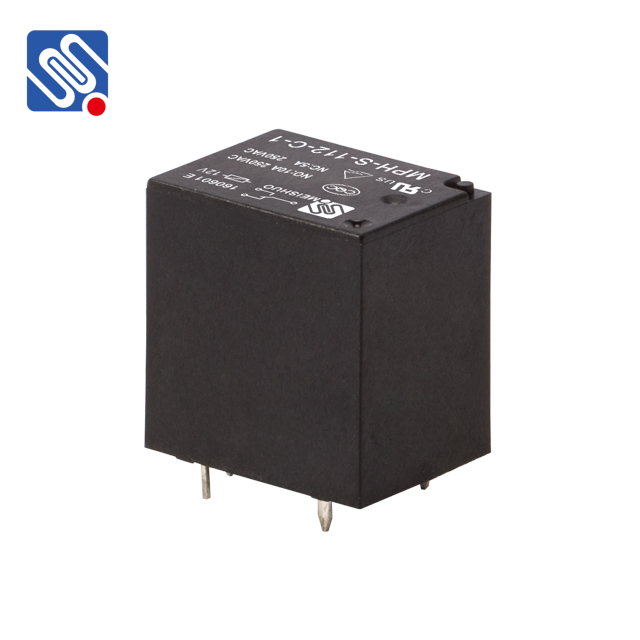

El diagrama eléctrico de relé es una representación gráfica que muestra cómo un relé se integra dentro de un circuito eléctrico, mostrando las conexiones entre los componentes, así como la forma en que el relé interactúa con otras partes del sistema. Los relés son componentes cruciales en los sistemas eléctricos, utilizados para controlar el flujo de electricidad mediante la apertura o cierre de un circuito. Son dispositivos electromagnéticos que permiten la automatización de ciertos procesos al ser activados por una señal de bajo voltaje, y se utilizan en una variedad de aplicaciones industriales y domésticas.
