diagrama eléctrico de relé: un análisis detallado de su funcionamiento
Hora de lanzamiento:2025-06-25 10:39:24
El diagrama eléctrico de relé es una herramienta fundamental para la comprensión y diseño de sistemas eléctricos y de control automático. Un relé es un dispositivo electromagnético que permite abrir o cerrar un circuito eléctrico de manera controlada, utilizando una señal de bajo voltaje o corriente para controlar dispositivos de mayor potencia. A través del diagrama de relé, podemos visualizar cómo interactúan los diferentes componentes del sistema, garantizando su funcionamiento eficiente.
Funcionamiento básico de un relé

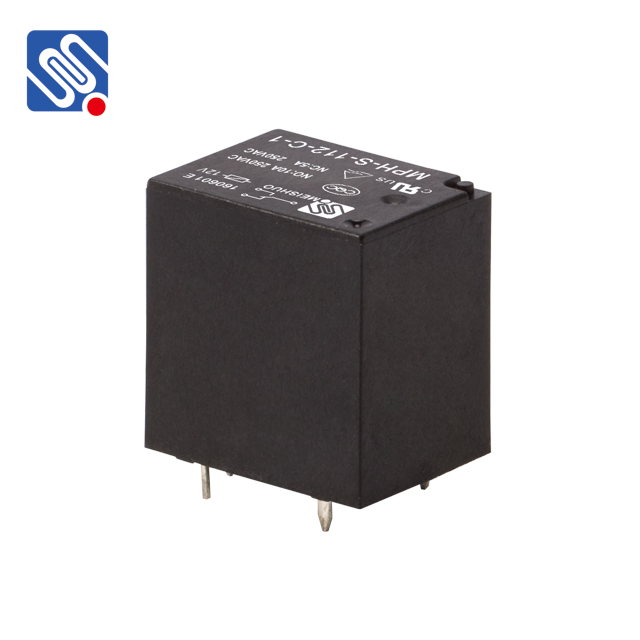

Un relé consta principalmente de una bobina electromagnética, un conjunto de contactos y un mecanismo que permite accionar los contactos. Cuando una corriente eléctrica pasa a través de la bobina, se genera un campo magnético que atrae o repele una pieza móvil (generalmente llamada armadura), lo que provoca la apertura o cierre de los contactos del relé. Esto permite controlar un circuito de mayor potencia con una señal más pequeña, ofreciendo aislamiento entre el circuito de control y el circuito de potencia.
Diagrama eléctrico de un relé
El diagrama eléctrico de un relé incluye varios elementos clave: la bobina, los contactos (normalmente abiertos o cerrados), y los terminales de entrada y salida. A través de estos diagramas, los ingenieros pueden identificar cómo se conectan los diferentes componentes y qué sucede cuando se energiza la bobina.
